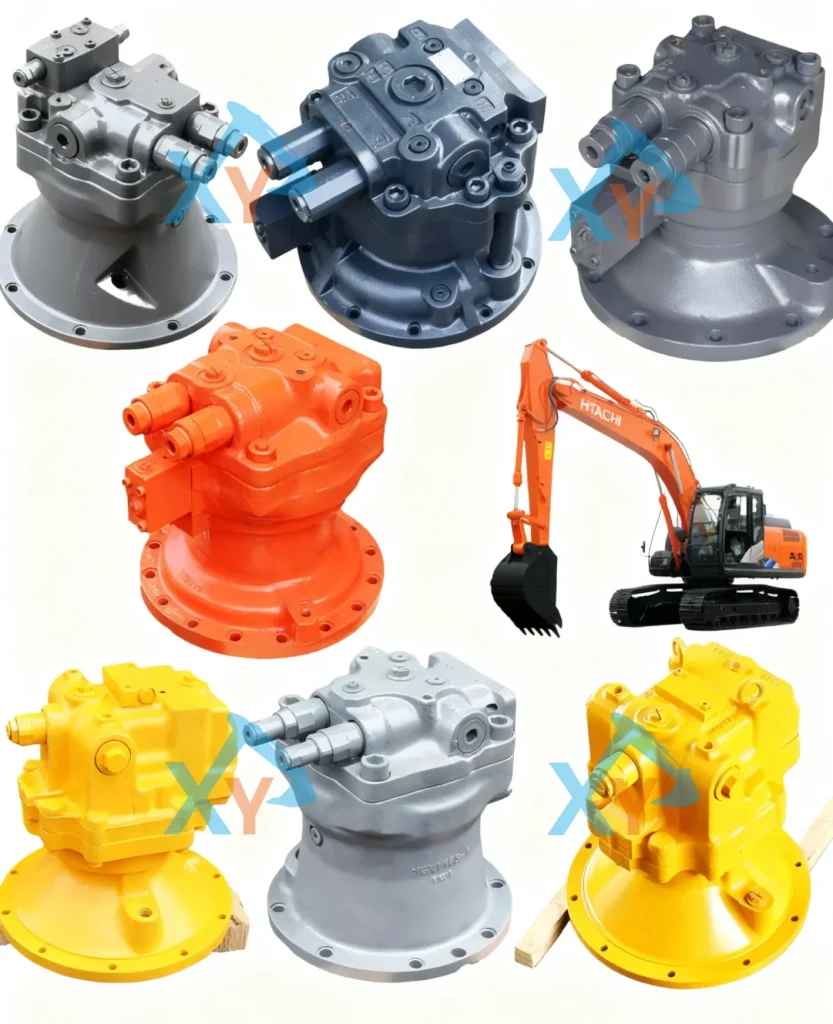

Что такое экскаваторная колебательная моторная сборка?

Что такое поворотный двигатель?

Также известные как поворотные двигатели или поворотные приводы, поворотные двигатели являются распространенным типом гидравлического компонента, используемого в тяжелой технике, особенно в строительном оборудовании, таком как экскаваторы, краны и погрузчики. Их основная функция заключается в работе с другими гидравлическими компонентами и системами внутри машины. При активации гидравлическое масло направляется к двигателю, создавая давление, необходимое для приведения в действие его внутренних механизмов. Это давление заставляет двигатель вращаться, позволяя надстройке поворачиваться горизонтально. Проще говоря, поворотный двигатель позволяет корпусу устройства поворачиваться или вращаться горизонтально, обеспечивая ему гибкость для выполнения различных задач. Например, в экскаваторах они позволяют операторам поворачивать стрелу и ковш из стороны в сторону, обеспечивая точное позиционирование и эффективную выемку, погрузку и выгрузку материалов.

Типы поворотных двигателей
В зависимости от типа конструкции поворотные двигатели можно разделить на следующие категории:
гидравлические, электрические, шестеренные, поршневые, аксиально-поршневые и радиально-поршневые.

1. Гидравлические поворотные двигатели:
Эти двигатели приводятся в действие гидравлической жидкостью под давлением. Они обычно состоят из насоса, двигателя и регулирующих клапанов. Когда жидкость под давлением направляется к двигателю, она создает вращательное движение, которое позволяет оборудованию поворачиваться или вращаться. Благодаря высокой выходной мощности и способности выдерживать большие нагрузки, гидравлические поворотные двигатели широко используются в экскаваторах, кранах и другой тяжелой технике.

2. Электрические поворотные двигатели:
Эти двигатели приводятся в действие электричеством и обычно используются в машинах и оборудовании с электрическим приводом. Они работают с использованием электродвигателей, которые преобразуют электрическую энергию во вращательное движение. Они обеспечивают точный контроль над поворотным движением и часто используются в приложениях, где требуется точное позиционирование, например, в промышленных роботах и станках с ЧПУ.

3. Шестеренные поворотные двигатели:
Эти двигатели используют систему шестерен для преобразования гидравлической или электрической энергии во вращательное движение. Они состоят из входного вала, который соединен с источником питания, и выходного вала, который приводит в движение поворотное движение оборудования. Они известны своей простотой, долговечностью и способностью выдерживать большие нагрузки. Они обычно используются в строительной технике, такой как экскаваторы и погрузчики.

4. Поршневые поворотные двигатели:
Эти двигатели используют поршни и цилиндры для создания вращающего усилия. Они работают по принципу возвратно-поступательного движения: жидкость под давлением воздействует на поршни внутри цилиндров, заставляя их двигаться и создавать вращательное движение. Эти двигатели обеспечивают высокий крутящий момент и идеально подходят для тяжелых условий эксплуатации, требующих высокой мощности и эффективности.

5. Аксиально-поршневые поворотные двигатели:
Эти двигатели имеют поршни, расположенные параллельно валу двигателя. Они используют осевое движение поршней для создания вращательного движения. Эти двигатели обеспечивают высокую эффективность, компактную конструкцию и точный контроль над поворотным движением. Они широко используются в современных гидравлических системах для строительной техники и промышленного оборудования.

6. Радиально-поршневые поворотные двигатели:
Эти двигатели имеют поршни, расположенные радиально вокруг вала двигателя. Они работают за счет радиального движения поршней внутри цилиндров, создавая вращающее усилие. Эти двигатели обеспечивают высокую удельную мощность и компактный размер, что делает их идеальными для применений, где пространство ограничено, например, в компактных экскаваторах и погрузочно-разгрузочном оборудовании.

Как работает поворотный двигатель экскаватора?

Поворотные двигатели экскаваторов преобразуют гидравлическую энергию в механическое движение, обеспечивая вращение надстройки (включая корпус, стрелу и навесное оборудование) экскаватора.

Во-первых, нам нужно понимать, что гидравлическая система экскаватора приводит в действие поворотный двигатель. Когда оператор использует рычаг управления внутри кабины для управления направлением и скоростью вращения экскаватора, гидравлический двигатель получает жидкость под давлением от клапана и преобразует ее во вращательную энергию. В сочетании с коробкой передач этот процесс снижает скорость, одновременно увеличивая крутящий момент для оптимальной мощности. Опорно-поворотный подшипник, соединенный с выходным валом двигателя, обеспечивает плавное вращение и обеспечивает устойчивость посредством механизма поворотной шестерни. Во время работы двигатель запускается гидравлическим маслом, которое передает усилие на опорно-поворотный подшипник и вращает надстройку.

В целом, поворотные двигатели играют решающую роль в обеспечении точного и контролируемого вращения для различных задач экскаватора, таких как копание и подъем.
